27" f/4,2 Newton - Höhenräder

27" f/4,2 Newton - UT

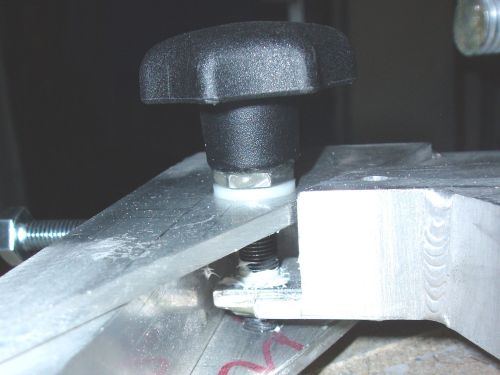

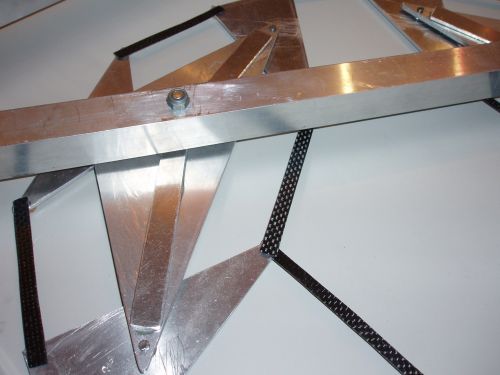

Rohzustand ohne Laterale Lagerung Dreiecke von unten Justierung mittels Feingewinde	Hauptspiegelzelle Der mit 30mm Stärke extrem dünne 27" Spiegel erfordert hohe Anforderungen an die Mechanik der HS - Zelle. Ziel ist eine spannungsfreie Lagerung um kein Lagerastigmatismus zu produzieren. Das Konzept der Zelle basiert auf eine 2 - Rahmen Konstruktion, d.h. bei der Justierung wird das innere Dreiecke mit der darauf angebrachten laterale Lagerung justiert. Die für den Spiegel so wichtige absolute Position der lateralen Lagerung (vertikaler Schwerpunkt des Spiegels) steht also in jeder justierten Lage exakt gleich positioniert zum Spiegel. Die Alurahmen sind aus 30mm Quadratprofil mit 2mm Wandung geschweißt. Die 27 Punkte wurde mit dem auf finite Elemente beruhenden Programm "Plob" berechnet. Die Hauptdreiecke bestehen aus 5mm starken Alu und wurden an der Unterseite mit 3mm Rippen verstärkt. Die oberen Dreiecke bestehen aus 3mm starken Alu. Alle Dreiecke liegen auf Kugelscheiben, die auf der Oberseite abgerundet sind um den Dreiecken noch genug Spiel für die optimale Passung für den Spiegel zu geben. Mit Silikon aufgeklebte, schmalen CFK Streifen fixieren die Dreiecke gegen Verdrehung. Für die laterale Abstützung des Spiegels sind zwei Kugellagerpaare in 90° Abstand vorgesehen. Beide Lager stützen den Spiegel ohne zusätzlichen Schutz (eine Ummantelung mit Schrumpfschlauch ergab Astigmatismus beim Sterntest). Diese einfache Lösung hat sich als ausreichend erwiesen. Die Lager greifen exakt im Schwerpunkt des Spiegels und bleiben auch nach der Justage am gleichen Ort, da diese zusammen mit den Dreiecken im inneren Rahmen mitjustiert werden. Die Justierung selbst wird über lediglich 2 Punkte gewährleistet. Mit Feingewinde versehene 10mm Hohlspindeln (Fahrradachse) greifen jeweils in eine eingeklebte Mutter und lassen diese zusammen mit dem inneren Dreieck wandern. Am dritten Punkt (oberes Ende der Zelle) kann nicht in der Höhe justiert werden. Mit Hilfe einer längs angebrachte Augenschraube kann aber das Spiel der Justierung durch Zug am inneren Rahmen eingestellt werden.

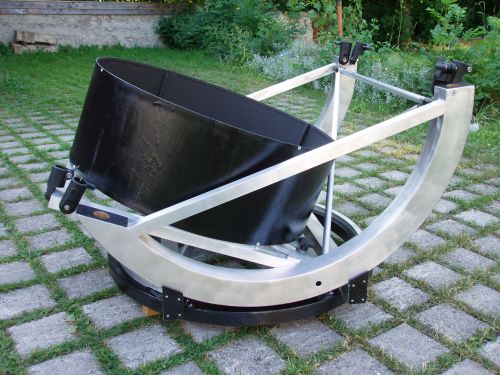

Höhenräder mit Spiegelzelle und Blende	Höhenräder Um Bewegungen und daraus resultierende Schwingungen weitestgehend zu verhindern, wurden die aus Alu geschweißten Höhenräder massiv und überdimensioniert ausgelegt. Die 80mm hohen und 60mm breiten Halbkreise sind aus 2mm (Außenwände) bzw. 3mm starken Alu (Ober- und Unterseite) geschweißt und weisen einen Außendurchmesser von 100cm auf. Diese Sicheln lassen sich auch mit maschinellen Einsatz nicht mehr biegen. Die Außenseiten wurden mit Wasserstrahl geschnitten, bevor diese an die vorgebogenen Unter- und Oberseiten geschweißt wurden. Um eine Stauchung bei Last entgegenzuwirken werden diese durch ein ebenfalls eingeschweißtes 30mm Quadratprofil gestützt. Die massiv wirkenden Räder bleiben dennoch sehr leicht und wiegen im Rohzustand jeweils nur etwa 2,5kg. Als Laufflächen ist das originale Ebony Star aufgebracht, eine optimale Paarung mit Teflon.

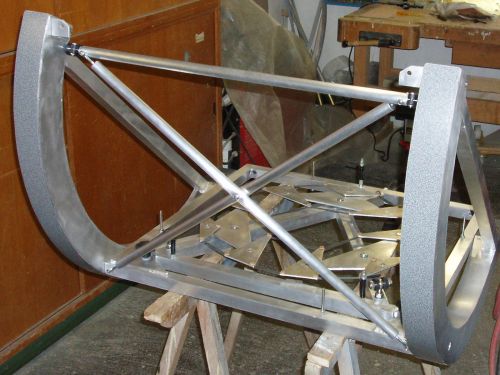

Verstrebungen der Höhenräder zur HS - Zelle	Verstrebungen Da die Höhenräder nur an zwei Punkten mit der Spiegelzelle verbunden sind, müssen diese gegen seitliche Bewegungen gestützt werden. Dies wurde mittels über Kreuz angebrachte 20mm Alustangen (1mm Wandung) bewerkstelligt. Diese sind im Kreuzungspunkt verbunden, was eine zusätzliche Steigerung der Seitensteifigkeit bedeutet. Zusätzlich dazu sind die Höhenräder im oberen Bereich mit einer ebenfalls 20mm messenden Stange verbunden. Diese Kombination lässt den UT bei minimalen Materialeinsatz sehr seitensteif werden.

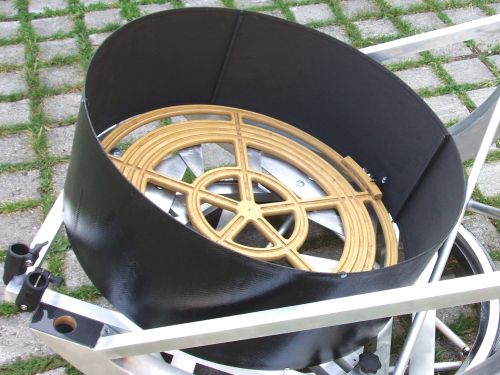

GFK Verblendung mit Alustützen auf der Innenseite	UT - Blende Hauptaufgabe der 28cm hohen Blende ist der Tauschutz des Hauptspiegels und der Streulichtschutz in unmittelbarer Spiegelnähe. Bestehen tut die Blende aus einer Lage schwarz eingefärbten Glasfasergewebe, welches nach dem Laminieren und Lackieren ein Kohlefaserähnliches Erscheinungsbild annimmt. Gestützt wird die selbst noch labile Matte durch zwei eingezogene Aluringe, an denen kleine Quadratprofile vertikal befestigt wurden. Diese können auf vorbereitete Bolzen auf der Hauptspiegelzelle gesteckt werden, wodurch die Blende fest fixiert wird. Gewicht der gesamten Struktur sind knappe 850g.
