27" f/4,2 Newton - Stangenkonstruktion

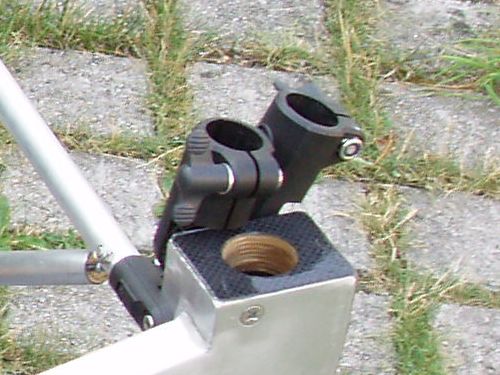

Konstruktion der Stangenabgänge Stangenbefestigungen an den Höhenrädern |
Generell eignen sich pultrudierte CFK Rohre besser, da diese höhere Biegefestigkeiten aufweisen. In ausreichend dimensionierten Rohrdurchmessern tun aber die günstigeren pullwindig Rohre ebenfalls gute Dienste. Allgemein stellen die Stangendimensionierungen der vier 2,5m langen Stangen die Untergrenze dar. Bei Wind tendieren die Stangen selbst zu hochfrequenten Schwingungen. Bei den vier kurzen, nur 1,8m langen tritt dies Problem nicht auf. Schwingungsdämpfung durch verbinden der Stangen und/oder Umwickeln mit Gummischläuchen brachten keinen wesentliche Verbesserung.

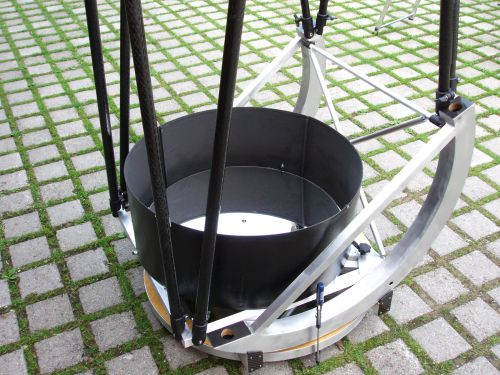

Stangenkonstruktion |

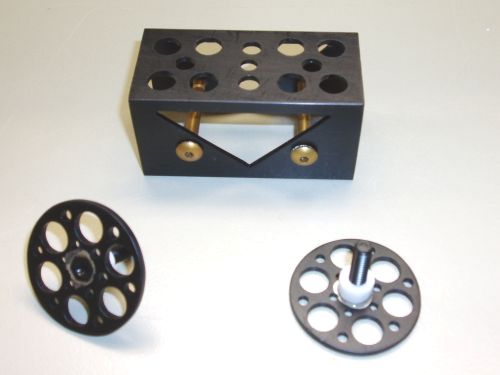

Befestigungen für den Hut - U Profil mit Alu - Rändelschrauben |
Stangenbefestigungen Um den Stangen weder die Möglichkeit zum Verdrehen, noch zum Verkippen zu geben, sind diese eng in einem U-Profil aus Alu eingefasst. Darüber bewegt sich eine Aluschraube mit aufgeklebter und ausgebohrter Alurändelscheibe, die in die im Hut eingelassenen Innengewinde greift. Um Gewicht am richtigen Platz zu
sparen wurden außer den extra flachen Edelstahlmuttern komplett auf
Aluteile zurückgegriffen. |
