27" f/4,2 Newton - Basis

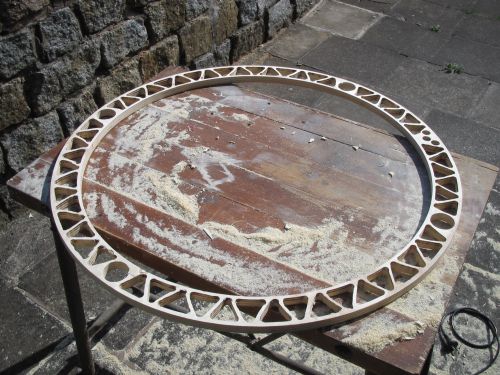

fertiger Basisring mit Verstärkungsprofilen und CFK Ummantelung ausgefräster Ring als Mittelteil des Holzsandwiches |
Ringbasis Bei der horizontalen Lagerung wurde auf eine klassische Wiege verzichtet. Um die Nutzung einer equatorialen Plattform zu ermöglichen, musste auf eine leichte und elegant zu bauende Flex - Rocker verzichtet werden. Daher wurde eine klassische auf drei Fußpunkten laufenden Lösung gesetzt.
Ein im Durchmesser ähnlich großer Ring wie die Breite
der Außenseite der Höhenräder (860mm) bildet das Herzstück der Basis. Der Ring besteht aus einem Holzsandwich mit 9mm starken Multiplex als
Boden, 20mm ausgefrästen Mittelteil und 15mm Multiplex als Deckel. Auf dem Ring befinden sich zwei 50x50x2mm Alu - Quadratprofile, die die
zu einem Dreieck gebogenen Alu - Hohlböcke aufnehmen. Darauf befinden
sich klassische Teflonstreifen, auf denen die Höhenräder laufen. Die Laufflächen sind in einem Winkelabstand von 55° angebracht. Die gesamte Größe der Teflonfläche in cm² entspricht dem darauf laufendem Gewicht. Trotz 44mm Holzstärke (Höhe) und 60mm Breite des Rings
haben sich Verwindungen als problematisch erwiesen, welche nicht zu
unterschätzende niederfrequente
Schwingungen ins gesamte System brachten. Grund dafür sind die teils
großen Überhänge von den drei Lagerpunkten des Fußes aus und die
Tatsache, dass die statisch günstigen Wände einer klassischen Wiege
fehlen. Als Verstärkung
wurden daher an der Außenseite insgesamt 4 Lagen 40mm hohem CFK - Band
(340g/m²) laminiert, was einer Wandung von etwa 3,5mm entspricht. An der
Innenseite wurden 2 Lagen laminiert. Auf der Oberseite wurde 4 Lagen
schwarz gefärbten Glasfasergewebe (GFK, siehe UT Blende) laminiert, die
eine CFK Optik ähneln. Vom Gewicht her schwerer (280g/m²) als eine
vergleichbar steife Lagen aus CFK, Preislich jedoch nur 1/4 (m²) eines
CFK Gewebes. Zusätzlich dazu wurde auf der länger überstehenden
Oberseite bereits vorgebogene 20mm Alu-Quadratprofile geklebt. |

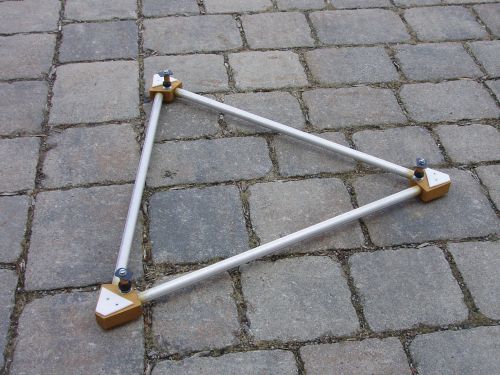

klassisches Dreieck mit seitlich führenden Kugellagern |
Dreiecksfuß Der Fuß besteht aus drei 25mm Holzböcken, auf denen das Teflon der Laufflächen und jeweils ein Kugellager für die Führung angebracht sind. Exakt unter dem Teflonschwerpunkten sitzen M8 Edelstahlschrauben als Füße. Verbunden sind die Holzböcke durch 20mm Alustangen, die in vorgebohrte Löcher mit Epoxydharz eingeklebt wurden. Die Größe der Teflonstücke (alle drei zusammen) in cm² entspricht dem belasteten Gewicht in kg. |
EQ Plattform bei mittlerer Stellung |
EQ - Plattform In der Regel läuft die Basis aber nicht auf dem klassischen Dreiecksfuß, sondern einer equatorialen Plattform ... siehe gesonderte Beschreibung |
